Drony inspekcyjne Flyability

FlyabilityElios 3

Dron inspekcyjny do kolektorów, komór i przestrzeni zamkniętych, w których tradycyjna diagnostyka staje się zbyt ryzykowna, zbyt wolna lub zbyt kosztowna.

Sezam Instal jest wyłącznym przedstawicielem szwajcarskiej firmy Flyability w Polsce.

Umów demo Zobacz zastosowania

od 2014

jedna specjalizacja

Flyability rozwija drony przeznaczone do pracy wewnątrz obiektów.

2 000+

dostarczonych maszyn

Systemy Flyability pracują w zakładach i obiektach na całym świecie.

100 000+

wykonanych lotów

Sprawdzona technologia inspekcji trudno dostępnych przestrzeni.

bez GPS

praca wewnątrz obiektów

LiDAR wspiera orientację i mapowanie w zamkniętych przestrzeniach.

Zastosowania Elios 3

Jeden system do inspekcji zamkniętych przestrzeni w wielu sektorach.

Elios 3 uzupełnia metody stosowane w wod-kan, energetyce i przemyśle wszędzie tam, gdzie dostęp jest trudny, kosztowny albo niebezpieczny. Wybierz sektor, aby zobaczyć przykładowe obiekty.

Po co dron inspekcyjny

Najpierw obraz i dane. Bez budowania dostępu do każdego miejsca.

Tradycyjna inspekcja wnętrza instalacji często wymaga rusztowań, podnośników, dostępu linowego albo wejścia człowieka do strefy niebezpiecznej. Elios 3 dociera do takich miejsc zdalnie, rejestrując obraz i dane 3D bez ryzyka dla operatora.

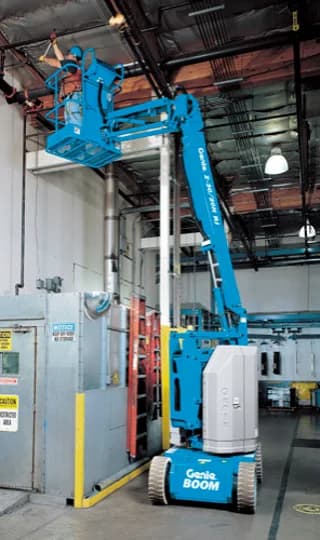

Podnośniki

Dostęp linowy

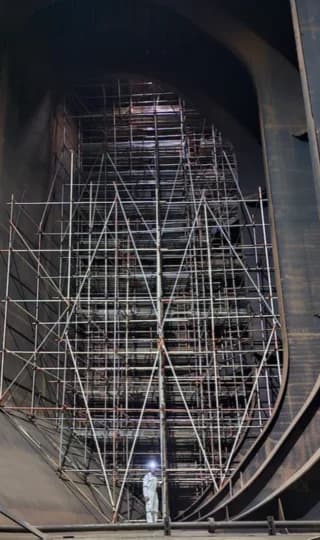

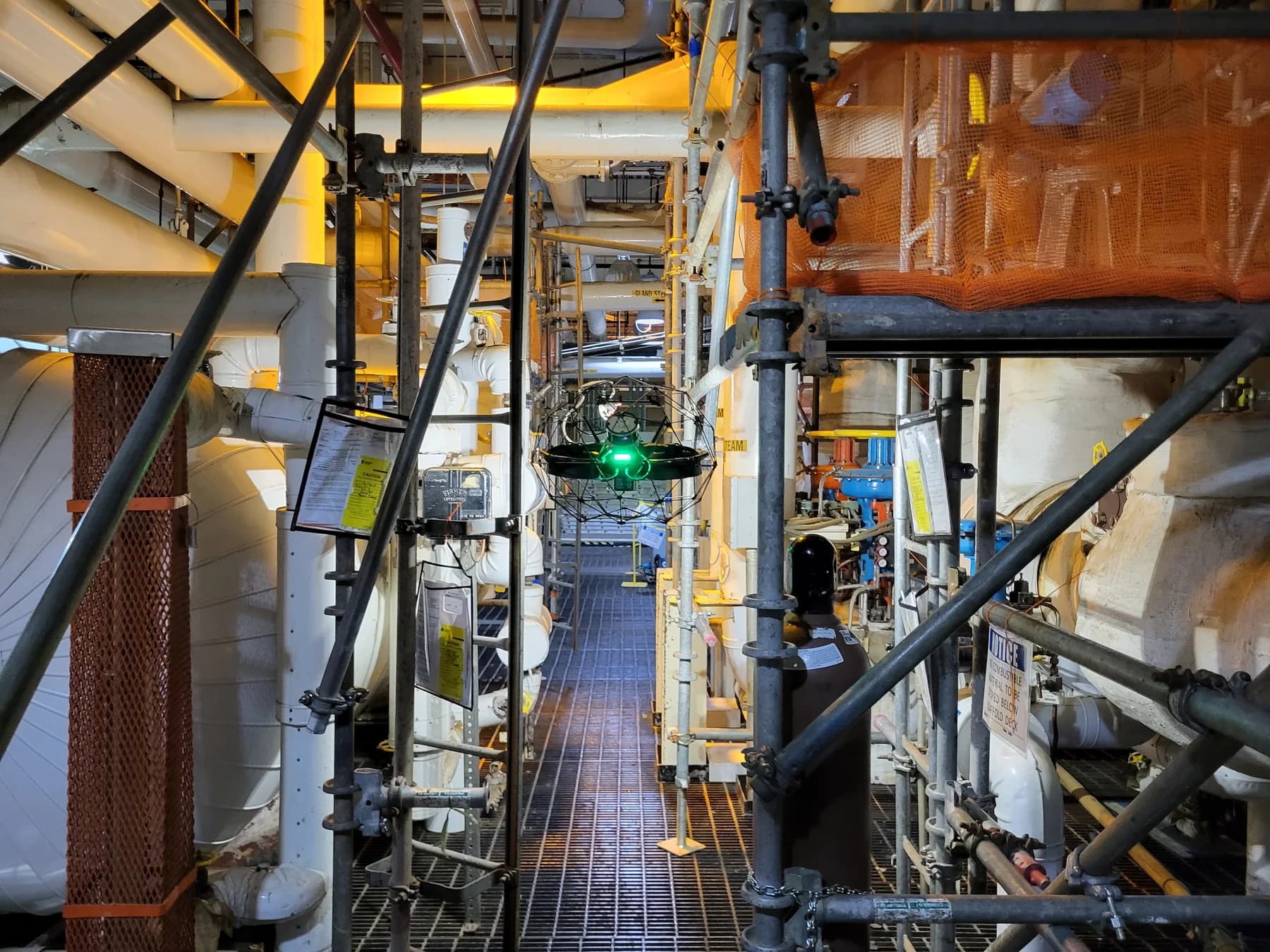

Rusztowania

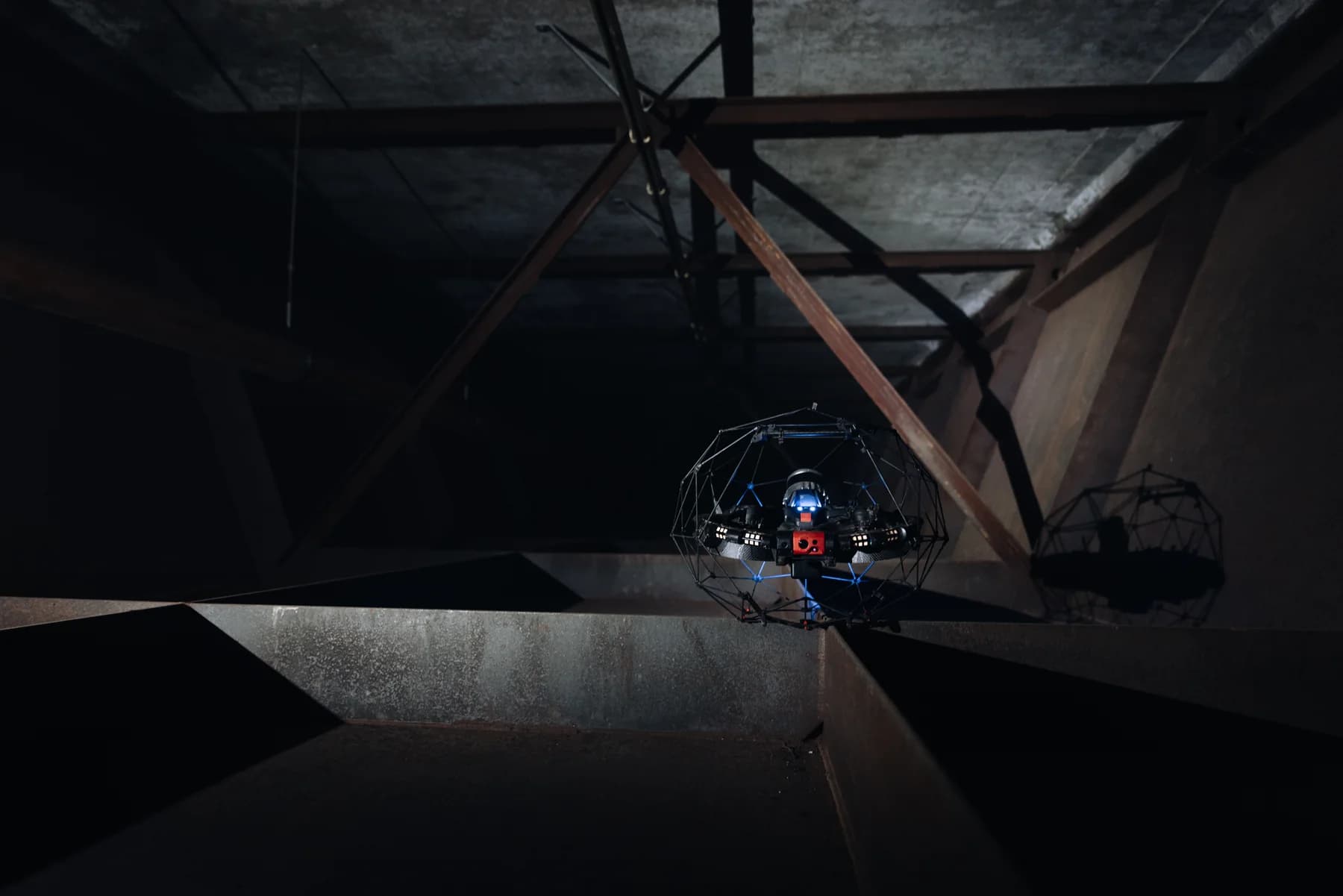

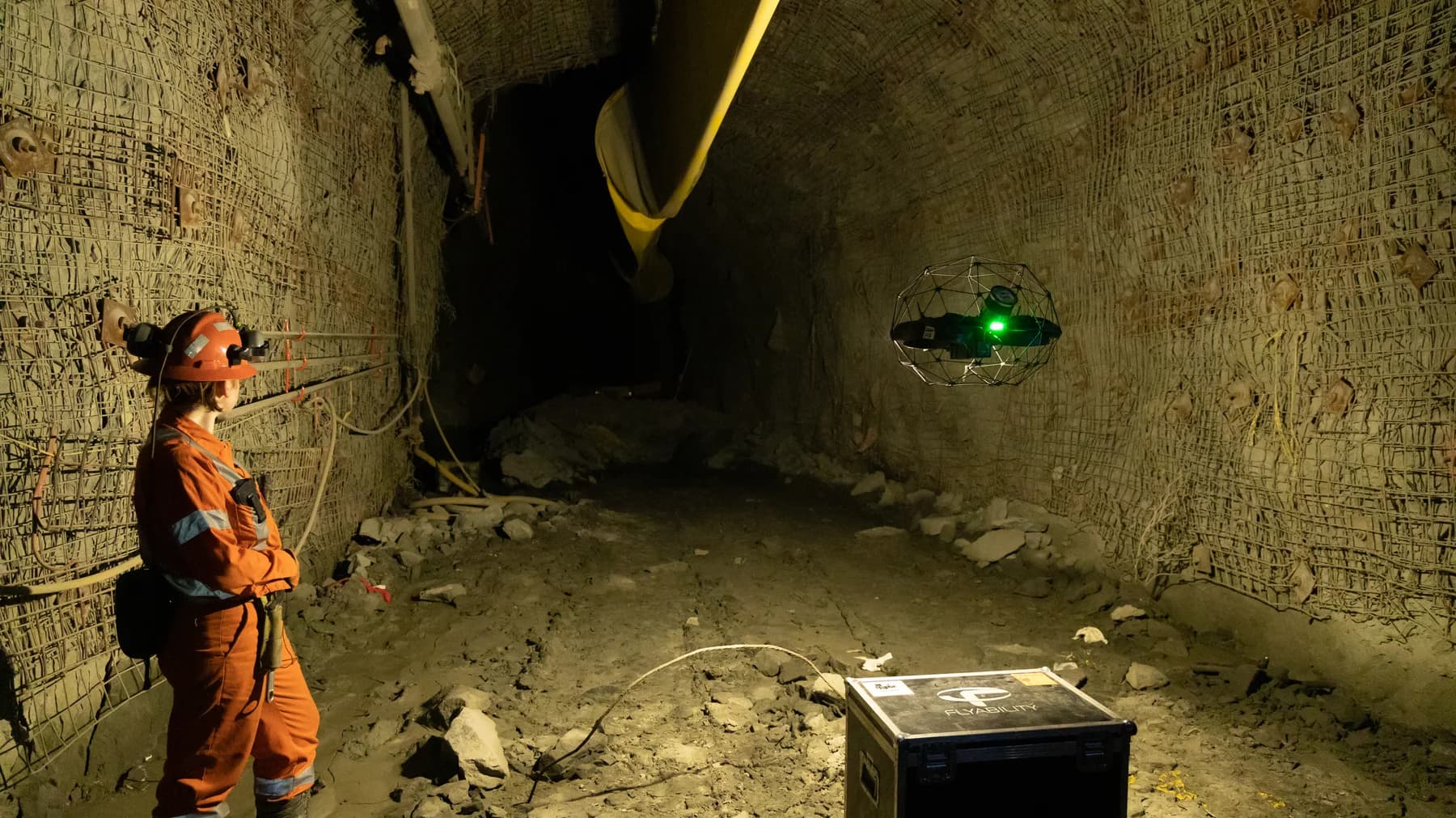

Operator prowadzący inspekcję dronem Elios 3 w przestrzeni podziemnej

Inspekcja dronem

Operator pozostaje w bezpiecznym punkcie.

Co ma na pokładzie

Sprzęt do pracy w miejscach, gdzie konwencjonalne metody zawodzą.

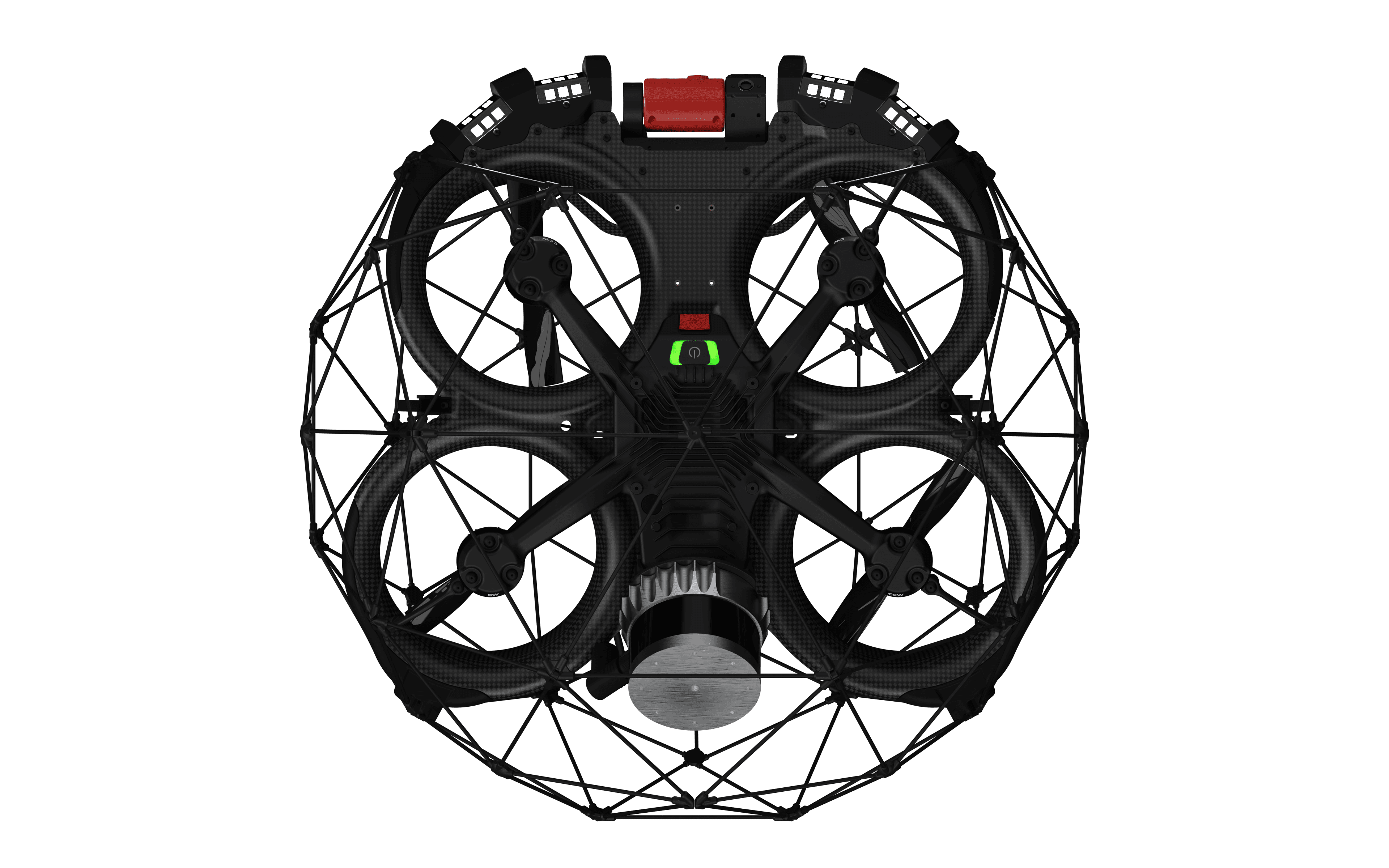

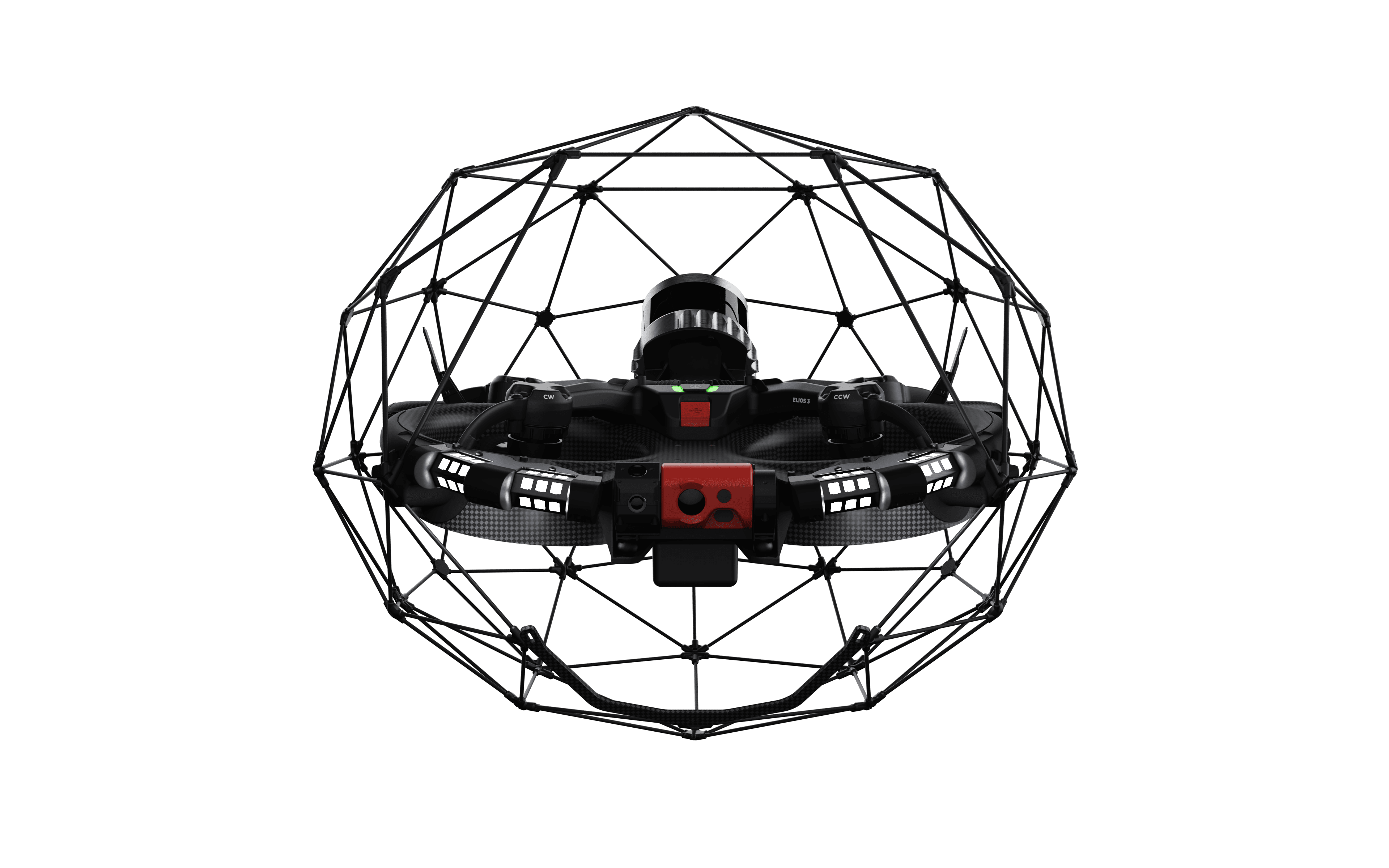

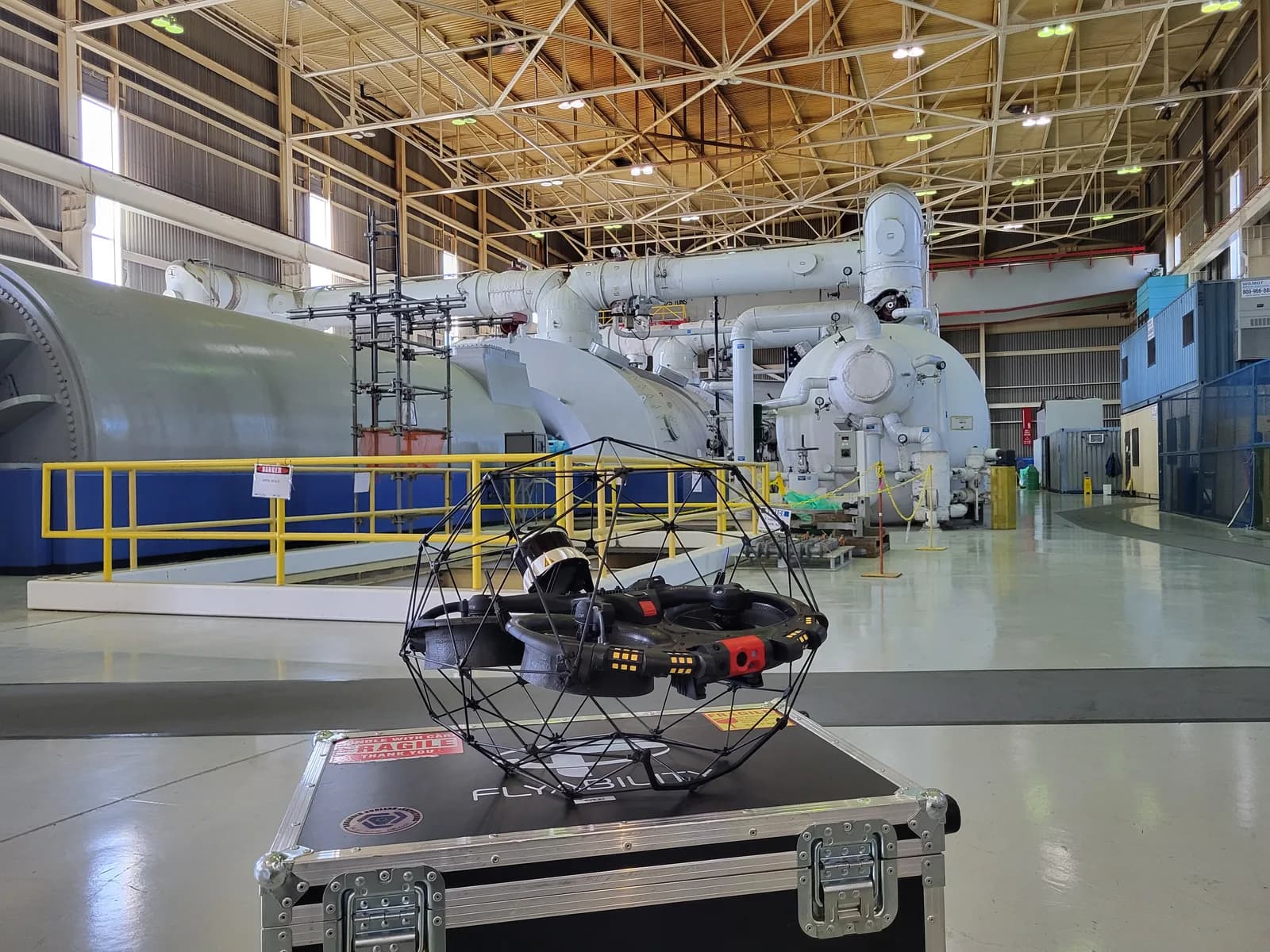

Klatka ochronna i sterowanie odporne na kolizje

Karbonowa klatka osłania napęd i optykę, a system sterowania pozwala kontynuować lot po kolizji i odzyskać stabilność nawet po obróceniu drona. Wymiary 48 × 38 cm umożliwiają pracę przez otwory o świetle 50 × 50 cm.

Kamera 4K i termowizja

Kamera 4K z polem widzenia 180°, zdjęcia 12 Mpx, kamera termowizyjna i czujnik odległości pomagają precyzyjnie udokumentować stan badanego obiektu.

16 000 lumenów światła

Oświetlenie rozmieszczone wokół klatki pada pod kątem, co uwidacznia korozję, pęknięcia, ubytki spoin oraz nawarstwienia.

LiDAR i mapa 3D bez GPS

Elios 3 buduje chmurę punktów podczas lotu, orientuje się w przestrzeni bez GPS i pozwala umieścić wykryty defekt na modelu 3D obiektu.

Dodatkowe moduły pomiarowe i akcesoria

Od obrazu inspekcyjnego do dokładnej inwentaryzacji 3D.

Modułowa konstrukcja Elios 3 umożliwia montaż różnych czujników i dopasowanie drona do wymagających zastosowań przemysłowych.

Dodatkowe moduły pomiarowe

Pomiary dopasowane do specyfiki obiektu.

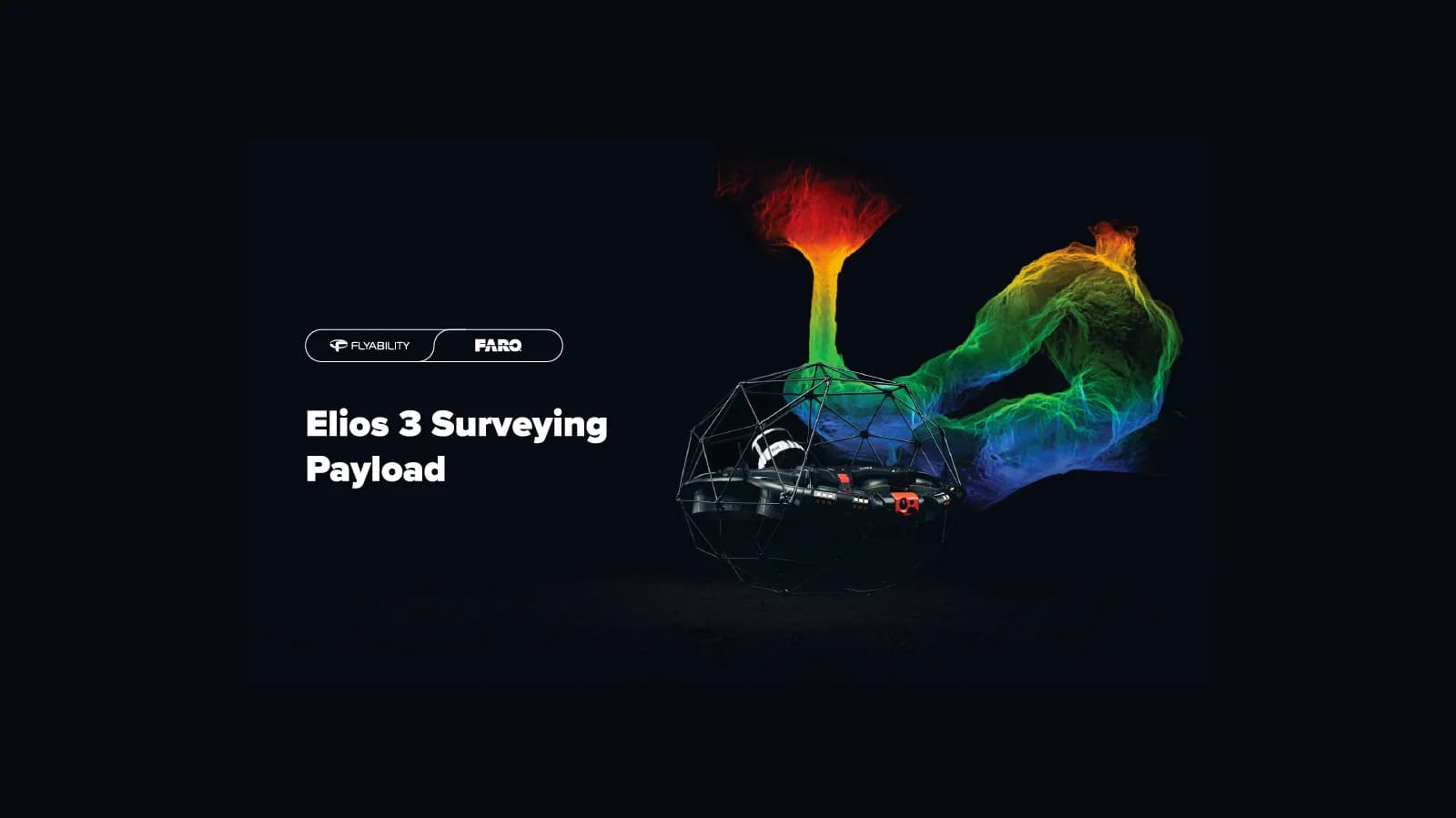

Surveying Payload

Dokładne chmury punktów do inwentaryzacji obiektów i pomiarów objętości.

Moduł UT

Sonda ultradźwiękowa umożliwia pomiar grubości ścian, również w miejscach dotkniętych korozją.

Moduł RAD

Czujnik promieniowania wspiera bezpieczną ocenę obiektów wymagających kontroli radiologicznej.

Akcesoria do drona

Konfiguracja gotowa na dłuższe i bardziej wymagające misje.

Baterie

Do 12,5 minuty lotu w konfiguracji podstawowej, około 9 minut z LiDAR-em i do 17 minut na baterii o zwiększonej pojemności.

Range Extender

Wzmacniacz sygnału przeznaczony do misji obejmujących długie odcinki i utrudnioną łączność.

Tether Power Unit

Zasilanie przewodowe do długich misji umożliwia lot bez ograniczeń czasowych.

Czujnik gazów palnych

Detektor wspiera ocenę atmosfery w obiekcie przed i w trakcie inspekcji w przestrzeniach o podwyższonym ryzyku.

Stanowisko operatora

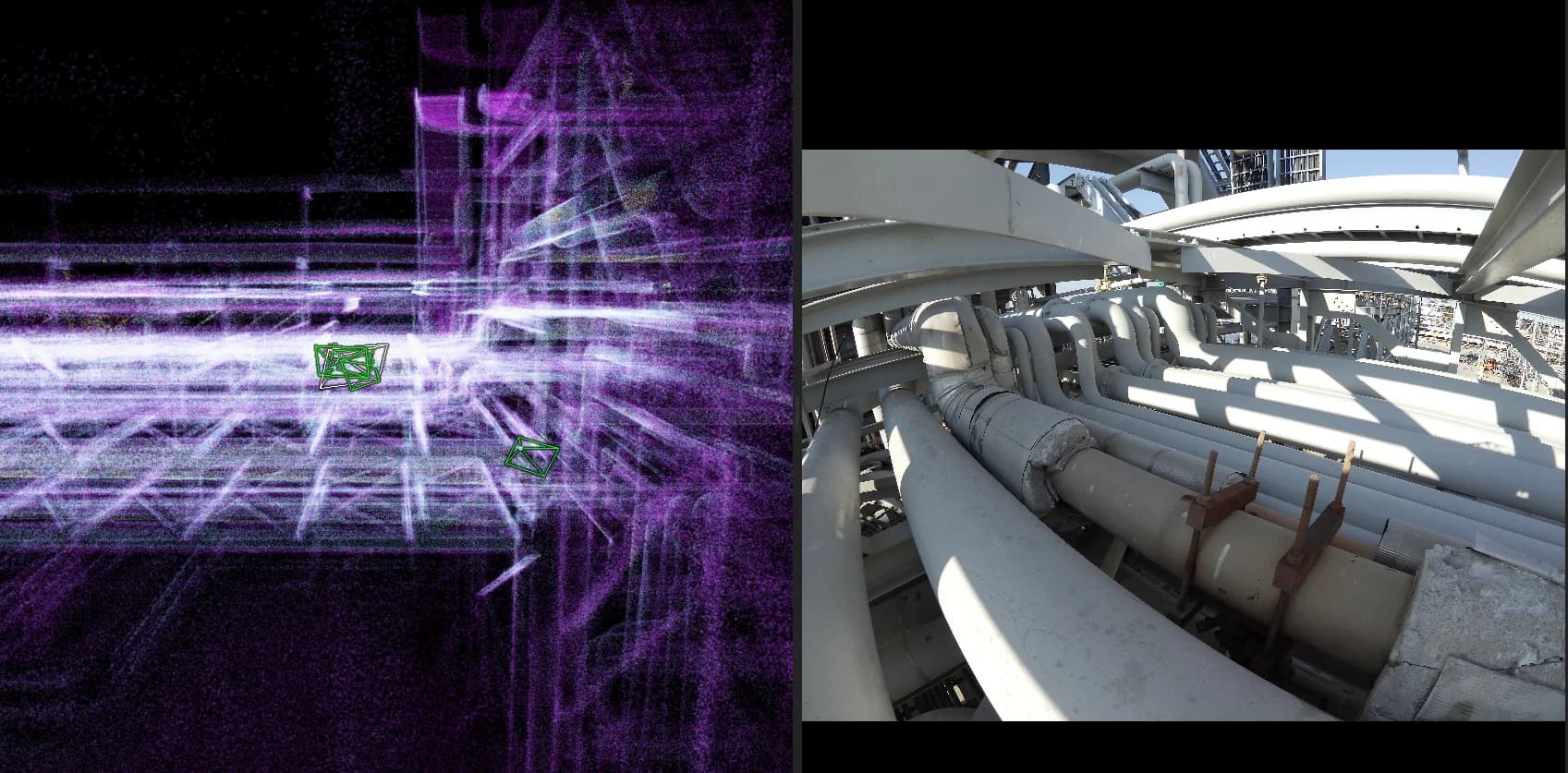

Obraz z kamery i mapa 3D na jednym ekranie.

Operator kieruje dronem z bezpiecznego punktu dostępowego, jednocześnie obserwując obraz z kamery i pozycję na mapie 3D. Wskaźnik czasu lotu pokazuje, ile czasu pozostaje na inspekcję i bezpieczny powrót, a funkcję Return-To-Home można uruchomić jednym przyciskiem.

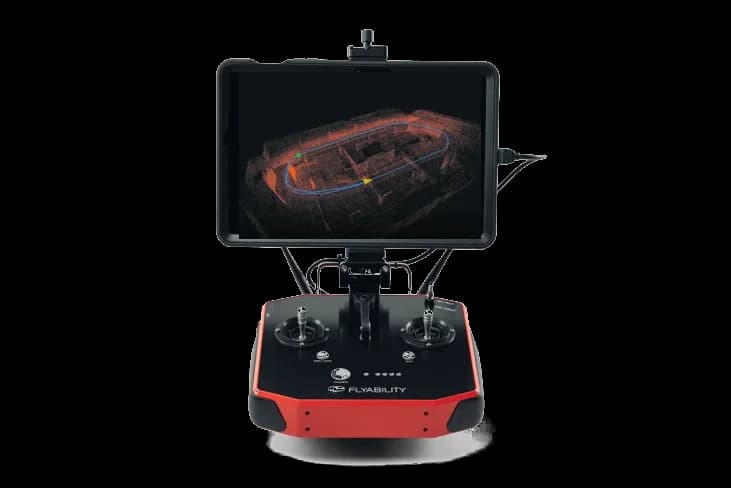

Stanowisko operatora Flyability z podglądem obrazu i mapą 3D

Widok interfejsu Cockpit podczas inspekcji kanału, ekran 1

Widok interfejsu Cockpit podczas inspekcji kanału, ekran 2

Widok interfejsu Cockpit podczas inspekcji kanału, ekran 3

Oprogramowanie Inspector

Od nagrania do decyzji.

Dedykowane oprogramowanie Flyability Inspector 5 służy do analizy i archiwizacji danych z inspekcji. Po wgraniu lotu odtwarza trójwymiarowy model obiektu, a kliknięcie wybranego punktu otwiera dokładną klatkę nagrania, na której widoczny jest defekt.

Inspector pozwala mierzyć wady, nadawać punktom nazwy i opisy, przypisywać poziom krytyczności oraz dodawać własne znaczniki. Wybrane obserwacje można zebrać w raporcie PDF opatrzonym logotypem klienta. Dane z Flyability Cloud mogą również trafić do platformy WinCan Web, łącząc naloty z dokumentacją CCTV i historią stanu technicznego sieci oraz umożliwiając kodowanie danych zgodnie z PN-EN 13508-2.

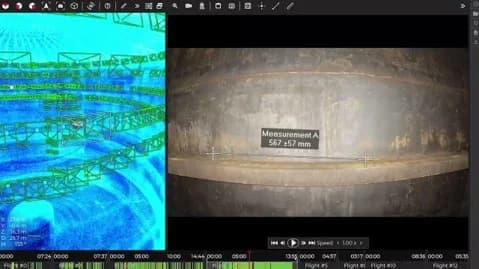

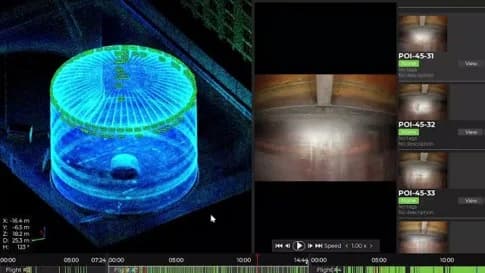

Interfejs Inspector 5 podczas analizy danych inspekcyjnych, widok 1

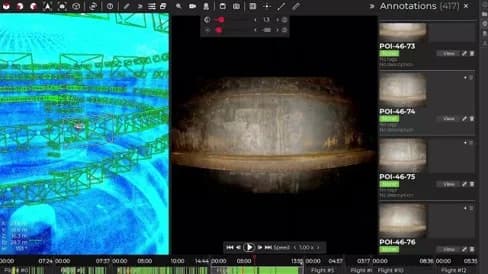

Interfejs Inspector 5 podczas analizy danych inspekcyjnych, widok 2

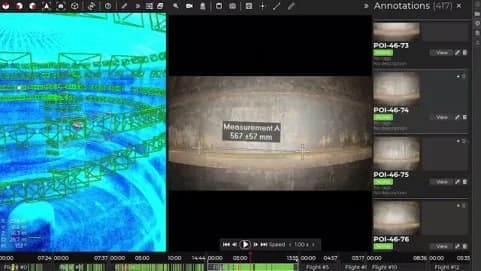

Interfejs Inspector 5 podczas analizy danych inspekcyjnych, widok 3

Interfejs Inspector 5 podczas analizy danych inspekcyjnych, widok 4

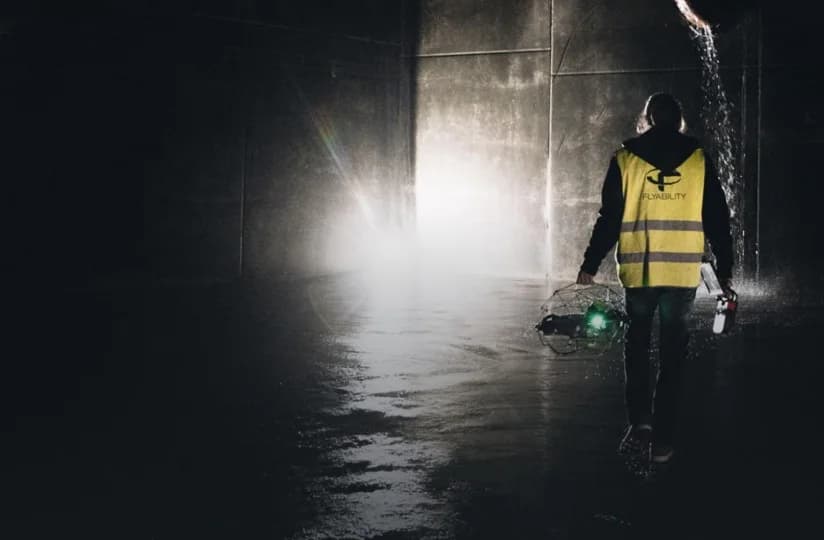

Inspekcja dużego kanału z wykorzystaniem drona Flyability Elios 3

Elios 3 w sektorze wod-kan

Dron wlatuje tam, gdzie człowiek nie powinien wchodzić.

Elios 3 startuje ze studni rewizyjnej lub innego punktu dostępowego. Pozwala sprawdzić kolektor, komorę czy przepust bez wejścia człowieka, a często także bez wcześniejszego osuszania i czyszczenia obiektu.

Zastosowania wod-kan

Od studni po zbiornik. Wszechstronne rozwiązanie inspekcyjne dla sieci wod-kan.

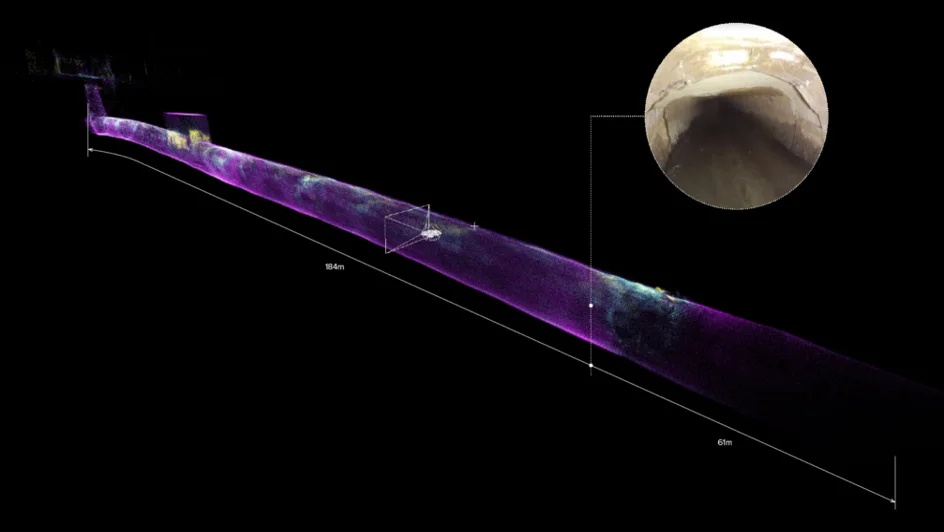

Model 3D kanału utworzony na podstawie inspekcji dronem

Kolektory i kanalizacja

duże kolektory sanitarne i ogólnospławne
kanalizacja deszczowa
wpusty i przelewy burzowe

Przepusty i obiekty liniowe

przepusty drogowe i kolejowe
sztolnie i syfony
odcinki sieci bez dokumentacji

Zbiorniki i komory

zbiorniki retencyjne
komory i przepompownie
wieże ciśnień i zbiorniki podziemne

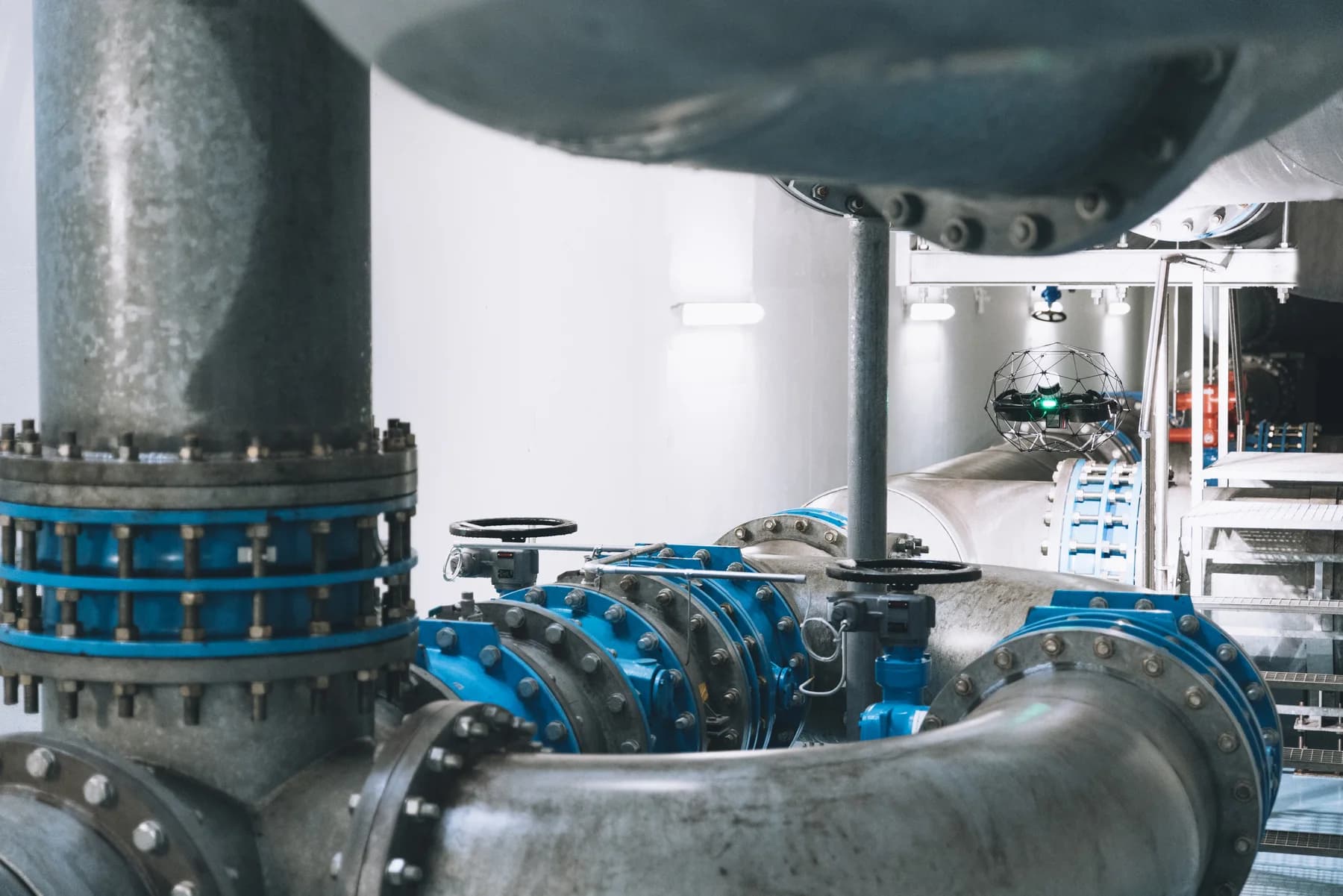

Oczyszczanie i uzdatnianie

osadniki i komory fermentacyjne
kraty, piaskowniki i napowietrzanie
filtracja i dezynfekcja

Inwentaryzacja

geometria niedokumentowanych odcinków
lokalizacja przyłączy
model 3D badanego obiektu

Awarie i renowacje

lokalizacja zatorów, osadów i korzeni
ocena przed renowacją
kontrola po zakończeniu prac

Realne korzyści inspekcji dronem w sektorze wod-kan

Krótsze przygotowanie, mniejsze ryzyko i szybsza diagnoza.

bez wejścia

człowieka do przestrzeni zamkniętej

od 900 do 1200 m

wobec około 400 m metodami konwencjonalnymi

około 40%

niższy koszt inspekcji metra

1 przelot

do szybkiej lokalizacji problemu

Wartości raportowane przez europejskich operatorów sieci wodno-kanalizacyjnych korzystających z Eliosa 3; rzeczywiste wyniki zależą od geometrii obiektu i warunków inspekcji.

40%Veolia Waterredukcji kosztu inspekcji na metrCzytaj dalej ↗

>50%Suezwyższej efektywności pracCzytaj dalej ↗

Materiały Flyability

Przejrzyj katalog

Prezentacja pokazuje budowę Eliosa 3, sposób pracy operatora, moduły oraz przykładowe zastosowania w różnych sektorach. Katalog możesz przeglądać poniżej albo otworzyć w nowej karcie.

Otwórz katalog w nowej karcie

PDFInspekcje sieci wodociągowych i kanalizacyjnych z dronem Elios 3Otwórz PDF

PDFJak drony zmieniają zarządzanie sieciami kanalizacyjnymi na świecieOtwórz PDF

Wdrożenie, szkolenie i serwis
